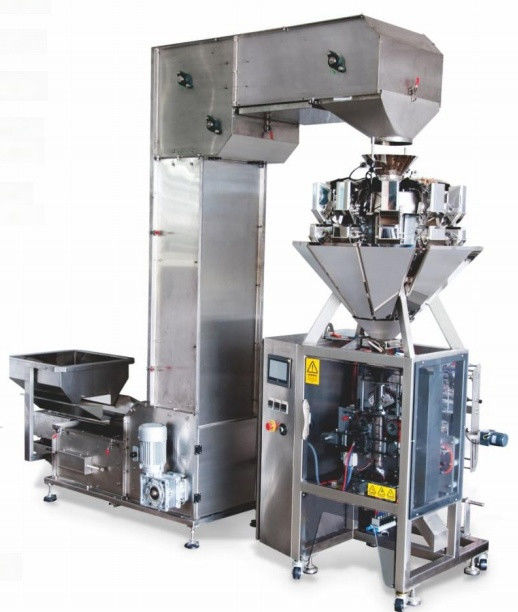

Système intégré de pesage et d'emballage automatique
Flux de processus:
Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt
Machine d'emballage à petite dose entièrement automatique et intelligente à grande vitesse
Paramètres techniques de la machine à emballer:
Matériaux d'emballage: particules, comprimés et objets irréguliers faciles à peser
Capacité d'emballage: 1 à 30 g
Vitesse d'emballage: 50 à 100 sacs/min (en fonction de la longueur du sac et des conditions du matériau)
Capacité de fabrication de sacs: 50 ≤ W ≤ 150 mm × L ≤ 230 mm
Film d'emballage: ≤ 320 mm
Taille du sac: TBD
Largeur du film d'emballage: à déterminer
Forme d'étanchéité: étanchéité arrière
Forme d'étanchéité verticale: étanchéité latérale (action unique)
Largeur de l'étanchéité arrière: grain droit de 10 mm
Largeur d'étanchéité horizontale: la largeur totale du moule d'étanchéité horizontale est de 20 mm, avec des lignes droites (espacement de 2 mm)
Méthode de coupe: coupe serrée (sérage horizontal avec un couteau au milieu, coupe non indépendante)
Contrôle optoélectronique: longueur de commande du code couleur ou longueur de réglage de l'écran tactile
Méthode de traction du sac: le servo-moteur entraîne la courroie pour tirer le sac
Méthode d'étanchéité horizontale: étanchéité horizontale par servo-moteur
Matériaux d'emballage: matériaux d'emballage composites
L'alimentation électrique: AC 220V/50HZ 2,5 kW
Pression de la source de gaz: 6 kg
Consommation de gaz: 0,4 m3/min
Configuration de base:
7 "Écran tactile couleur Inovance+PLC Inovance (langage d'exploitation chinois), avec fonction d'erreur et fonction d'auto-diagnostic
Composants pneumatiques AIRTAC de Taiwan
Réglage de la température par Yudian (1 joint vertical, 2 joint horizontaux)
Inovation servo tirant le sac à moteur
Sceaux horizontaux à servo-moteur
Composants électriques Schneider ou OMRON
Les pièces exposées de l'ensemble de la machine sont en acier inoxydable 304 ou en alliage d'aluminium (à l'exclusion des pièces mobiles)
La partie en contact avec le matériau est en acier inoxydable 304
Paramètres techniques de l'échelle combinée:
HX-A14 Balance combinée hydrofuge en acier inoxydable à 14 têtes de 0,5 L
Paramètres techniques:
Dimension de poids: 1 à 200 g
Vitesse de pesage: ≤ 110 sacs/min (varient en fonction du poids de l'emballage et des caractéristiques du matériau)
Plage de précision de pesée: niveau X (0,5), environ ± 0,1-0,5 g (selon la situation du matériau)
Capacité de la trémie: 500 ml
Méthode de conduite: moteur pas à pas
Matériau de la carrosserie: acier inoxydable 304
Matériau de la trémie de balance: acier inoxydable plat 304
Pour les appareils de commande électrique, la puissance d'alimentation est de 220 V/50 Hz.
Imprimante à transfert thermique
Paramètres techniques:
Tête d'impression: largeur 32 mm, 300 dpi (12 points/mm)
Plage d'impression: 33 mm * 75 mm
Mode d'impression: intermittente
Fréquence d'impression: ≤ 250 fois/minute
Longueur du ruban: 600 m (longueur maximale 1200 m)
Largeur de bande: 33 mm
Interface de communication: USB/supporte RS232, double Ethernet, lecteur et scanner de carte USB, protocoles de communication binaires et ASCII, pilote Windows ®, simulation ZPL et SATO
Énergie: tension AC100V à 240V
Puissance électrique: 120 W
Température de l'environnement de travail: 0 à 40 °C
Humidité relative: 10% à 95% (sans condensation)
0.5m source d'air 3/ Min
Poids imprimé: 4,8 kg, manche de commande: 0,4 kg
Capacité de transport: 0 à 10 mètres cubes par heure (calculée sur la base d'un coefficient de charge de 0,5)
Hauteur de sortie: 3600 mm (en fonction de la hauteur de l'équipement)
D'une épaisseur n'excédant pas 1 mm
Chaîne: acier inoxydable 304
Matériau du seau de levage: PP, pleine capacité 2,2 L
Taille de la fente de vibration: 1000L x 280W x 100H
Matériau du support: plastique à pulvérisation en acier ordinaire, matériau de la trémie de matériau: acier inoxydable 304
Volume de la trémie: 60 litres
Commande: équipée d'une boîte de commande, régulation de vitesse à fréquence variable, y compris un dispositif de niveau de condensateur
Puissance de l'alimentation électrique: 220V 50Hz 750W monophase
Poids total: 200 kg
Y compris la fonction de décapage (équipée d'une tige magnétique et d'un vibrateur de sédiments) et le dépistage ou non des poussières:L'élimination du fer fait référence à l'absorption des objets contenant du fer sur la tige de fer lorsque la trémie d'alimentation sortLe baffle peut être remplacé, et ceux sans trous sont utilisés pour emballer des matériaux fins (tels que de petits fruits).
Diagramme d'affichage de la machine de codage intelligente à impression par transfert thermique:
